產品特點
該多路閥采用片式結構，可根據客戶要求組合；
對不同的執行元件分配流量時，流量與其需求成比例，與泵的飽和狀態和負載壓力無關（LUDV）；
每一聯換向片的流量可調，只需一個變量泵即可滿足所有作業功能；
閥體內集成負載保持閥，防止換向過程中執行器突然下降；
與變量泵配套使用，當多路閥處于中位時，通過LS口壓力反饋，使變量泵斜盤角度最小，油液通過卸荷閥芯低壓小流量卸荷，節能效果良好。
應用領域
主要應用于6噸及以下噸位小型挖掘機，或其他工程機械。

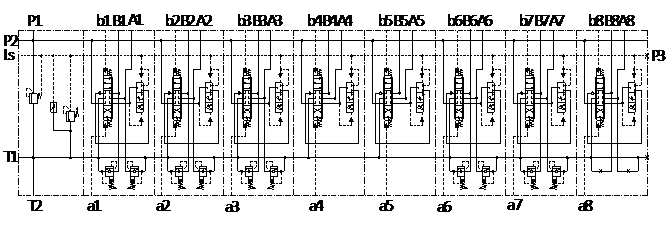

液壓原理圖
動臂 鏟斗 斗桿 左行走 右行走 破碎錘 推土 回轉
注：P1、P2口進油、T口回油，a、b口接先導油、AB口接控制油缸。
技術參數（對超出下述參數的應用場合，請與我公司聯系）
|
概述 |
|
|
結構 |
分片式 |
|
安裝方式 |
壓力控制 |
|
油口連接方式 |
螺紋 |
|
通徑 mm |
12 |
|
液壓 |
|
|
公稱壓力bar |
250 |
|
A、B口最高壓力bar |
270 |
|
a、b口最高壓力bar |
30 |
|
允許最大回油背壓bar |
15 |
|
主安全閥壓力bar |
100～250 |
|
二次溢流閥壓力bar |
150～315 |
|
泄漏量（在100bar，36m2/s，50℃時） mL/min |
30 |
|
流量 L/min |
100（每片最大） |
|
液壓油溫度范圍℃ |
-20～+100 |
|
粘度范圍m2/s |
10～460 |
|
油液允許的污染等級 |
-/19/16 （ISO4406：1999） |
|
機械 |
|
|
重量 |
約37.5kg |
產品外形圖
| 油口 | 尺寸 | 擰緊力矩 |
| P、T、P2、T2 | G3/4” | 70N．m |
| A、B、P3 | G1/2” | 50N．m |
| LS、M、a、b | G1/4” | 20N．m |
